5GHz 高效率 802.11ax 射頻前端模組

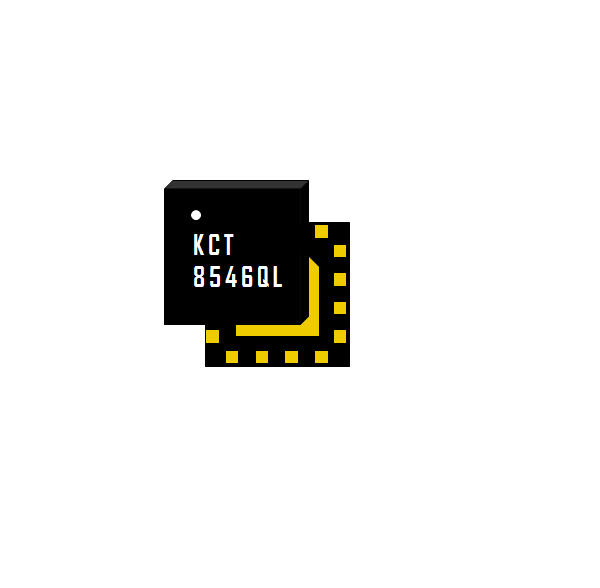

KCT8546QL

5GHz 高效率 802.11ax 射頻前端模組

產品介紹

KCT8546QL 是一款工作頻段為5.15-5.85GHz的高集成射頻前端模組。此產品集成了IEEE 802.11 a/n/ac/ax WLAN系統所需的關鍵射頻功能，如高效高線性功率放大器(PA)、包含旁路濾波器（BP）的低噪聲放大器(LNA) 、LO抑制和諧波濾波器, 并且內置直流電壓功率檢測等功能，是一款優秀的 WLAN WIFI 6 射頻前端器件

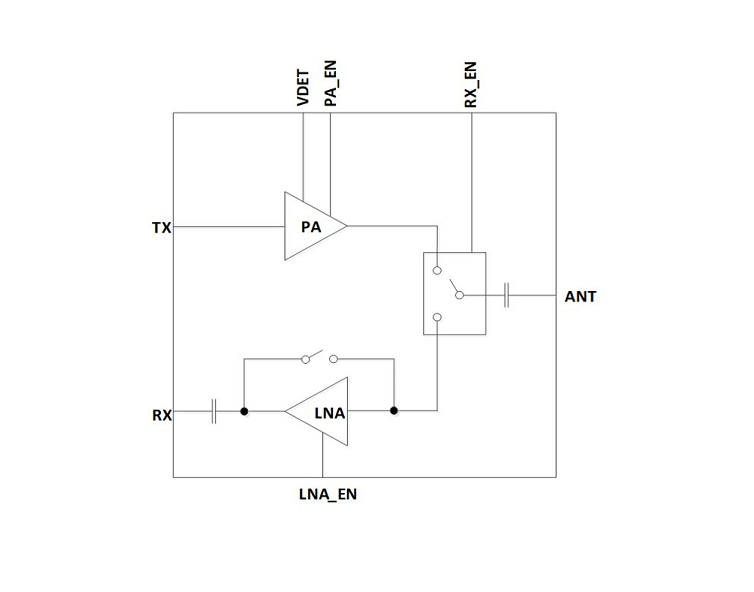

PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組

完整的輸入輸出端匹配方案

內置直流電壓功率檢測

所有引腳通過 ESD 靜電防護標準

極簡的外部電路匹配方案

2.5mm*2.5mm 超小封裝

通過 ROHS 和 REACH 環保認證


產品規格

Fully-matched input and output

Integrated power detector

Transmit gain: 29.5dB at 3.3V

Receive gain: 16.5dB at 3.3V

Noise Figure: 1.8dB at 3.3V

Output power: +13dBm @ -43dB DEVM, HE160/MCS11, 3.3V

                        +16dBm @ -40dB DEVM, HE160/MCS11, 3.3V

                     +17.5dBm @ -35dB DEVM, VHT80/MCS9, 3.3V

                     +18.5dBm @ -30dB DEVM, HT20/MCS7, 3.3V

ESD protection circuitry on all PINs

Minimal external components required

Small package: QFN-16L, 2.5mm x 2.5mm x0.55mm

MSL3, 260 oC per JEDEC J-STD-020

RoHS and REACH Compliant
