2.4GHz 中功率 802.11ax 射頻前端模組

KCT8246HE

2.4GHz 中功率 802.11ax 射頻前端模組

產品介紹

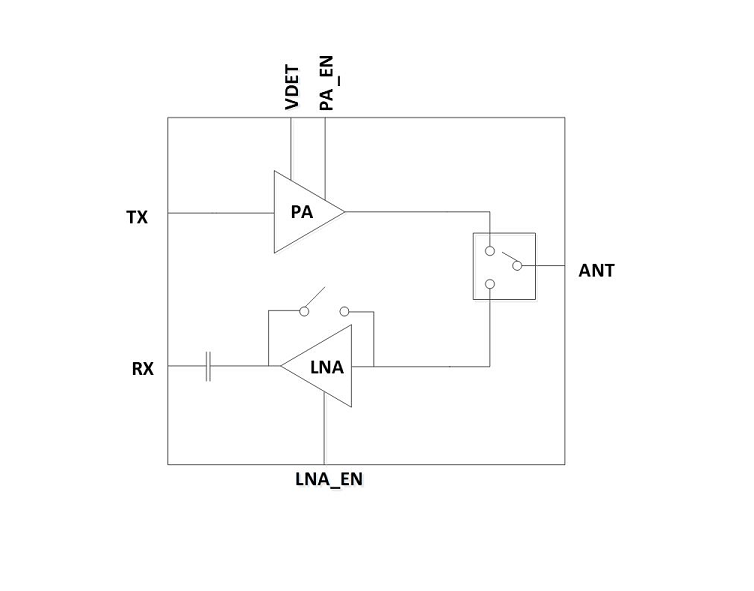

KCT8246HE 是一款工作頻段為 2.4-2.5GHz 的高集成射頻前端模組。此產品集成了802.11b/g/n/ac/ax WLAN 系統所需的關鍵射頻功能，如高效率高線性功率放大器 (PA)、包含旁路濾波器 (BP) 的低噪聲放大器 (LNA) 、LO 抑制和諧波濾波器, 并且內置直流電壓功率檢測等功能，是一款優秀的高效率 Wi-Fi 6 射頻前端器件。


PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組

完整的輸入輸出端匹配方案

內置直流電壓功率檢測

所有引腳通過 ESD 靜電防護標準

極簡的外部電路匹配方案

3mm*3mm 超小封裝

通過 ROHS 和 REACH 環保認證

產品規格

Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch

Fully-matched input and output

Integrated power detector

Output power: +18dBm @ DEVM=-43dB, HE40/MCS11, 5V

                        +20.5dBm @ DEVM=-40dB, HE40/MCS11, 5V

                        +23dBm @ DEVM=-35dB, VHT40/MCS9, 5V

                        +24dBm @ DEVM=-30dB, HT20/MCS7, 5V

Transmit gain: 30dB at 5V

Receive gain: 16dB at 5V

Noise Figure: 1.5dB at 5V

ESD protection circuitry on all PINs

Minimal external components required

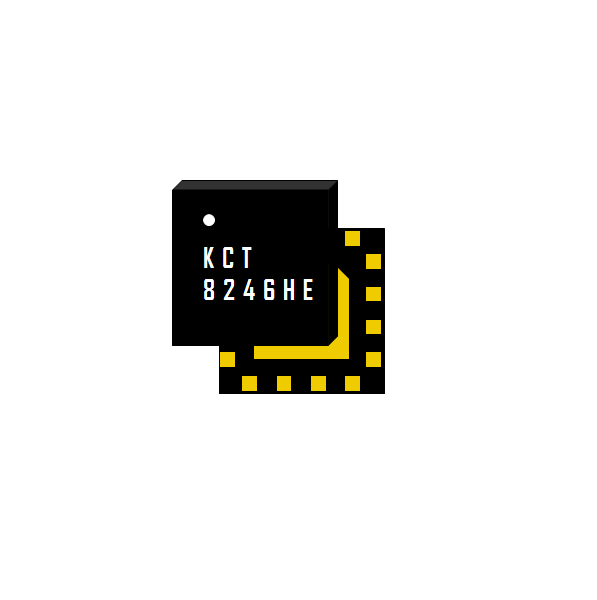

Small package: QFN-16L, 3×3×0.55mm

MSL3, 260 oC per JEDEC J-STD-020

ROHS and REACH Compliant

2.4GHz 中功率 802.11ax 射頻前端模組
