5GHz 中功率 802.11ax 射頻前端模組

KCT8547HE-1

5GHz 中功率 802.11ax 射頻前端模組

產品介紹

KCT8547HE-1 是一款工作頻段為 5.15-5.85GHz 的高集成射頻前端模組。此產品集成了IEEE 802.11 a/n/ac/ax WLAN系統所需的關鍵射頻功能，如高效高線性功率放大器(PA)、包含旁路濾波器（BP）的低噪聲放大器(LNA) 、LO抑制和諧波濾波器, 并且內置直流電壓功率檢測等功能, 是一款優秀的 Wi-Fi 6 射頻前端器件


PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組

完整的輸入輸出端匹配方案

內置直流電壓功率檢測

所有引腳通過 ESD 靜電防護標準

極簡的外部電路匹配方案

3mm*3mm 超小封裝

通過 ROHS 和 REACH 環保認證

產品規格

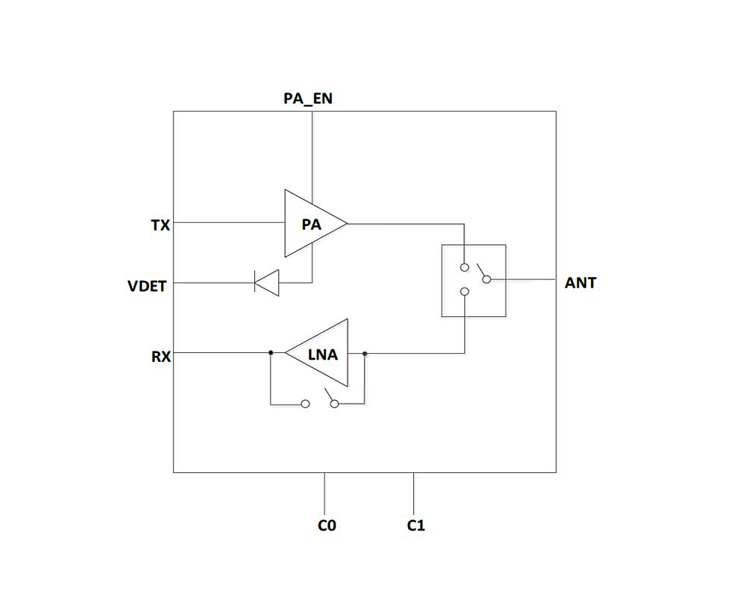

Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch

Fully-matched input and output

Integrated power detector

Transmit gain: 29dB at 5V

Receive gain: 16dB at 5V

Noise Figure: 1.6dB at 5V

Output power: +17dBm @ -43dB EVM, HE160/MCS11, 5V

                        +19dBm @ -40dB EVM, HE160/MCS11, 5V

                        +20.5dBm @ -35dB EVM, VHT80/MCS9, 5V

                        +21.5dBm @ -30dB EVM, HT20/MCS7, 5V

Integrated 2.4GHz Notch Filter

ESD protection circuitry on all PINs

Minimal external components required

Small package: MIS-16L 3mm x 3mm x0.55mm

MSL1, 260 oC per JEDEC J-STD-020

ROHS and REACH Compliant
