6E 頻段 高功率 802.11ax 射頻前端模組

KCT8648HE

6E 頻段 高功率 802.11ax 射頻前端模組

產品介紹

KCT8648HE是一款工作頻段為5.925-6.425GHz的高集成射頻前端模組。此產品集成了IEEE 802.11 a/n/ac/ax WLAN系統所需的關鍵射頻功能，如高效高線性功率放大器(PA)、包含旁路濾波器（BP）的低噪聲放大器(LNA) 、LO抑制和諧波濾波器，并且內置直流電壓功率檢測以及耦合端射頻功率檢測。KCT8648HE 是一款優秀的 Wi-Fi 6E 射頻前端器件。

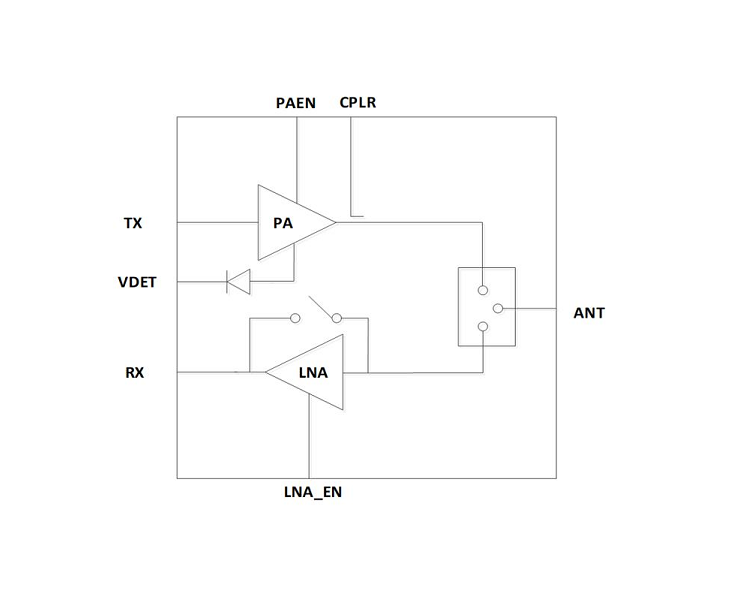

PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組

完整的輸入輸出端匹配方案

內置直流電壓功率檢測和定向耦合器

所有引腳通過 ESD 靜電防護標準

極簡的外部電路匹配方案

3mm*5mm 小封裝

通過 ROHS 和 REACH 環保認證


產品規格

Integrated high performance WIFI 6E PA, LNA with bypass and T/R switch

Fully-matched input and output

Integrated power detector

Transmit gain: 30dB

Output power: +17.0dBm @ -43dB DEVM, HE160/MCS11

                        +19.0dBm @ -40dB DEVM, HE160/MCS11

                        +22.5dBm @-35dB DEVM, VHT80/MCS9

                        +23.5dBm @ -30dB DEVM, HT40/MCS7

Receive gain: 13dB

Noise figure: 2.0dB

ESD protection circuitry on all PINs

DC decoupled RF ports

Minimal external components required

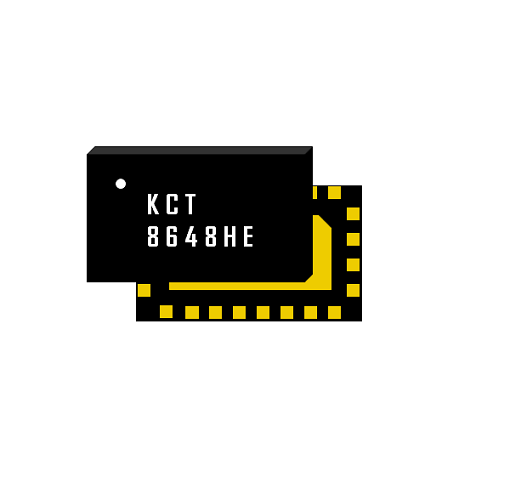

Small package: QFN24-pin, 3 x 5mm x0.75mm (MSL3, 260 oC per JEDEC J-STD-020)

RoHS and REACH Compliant
